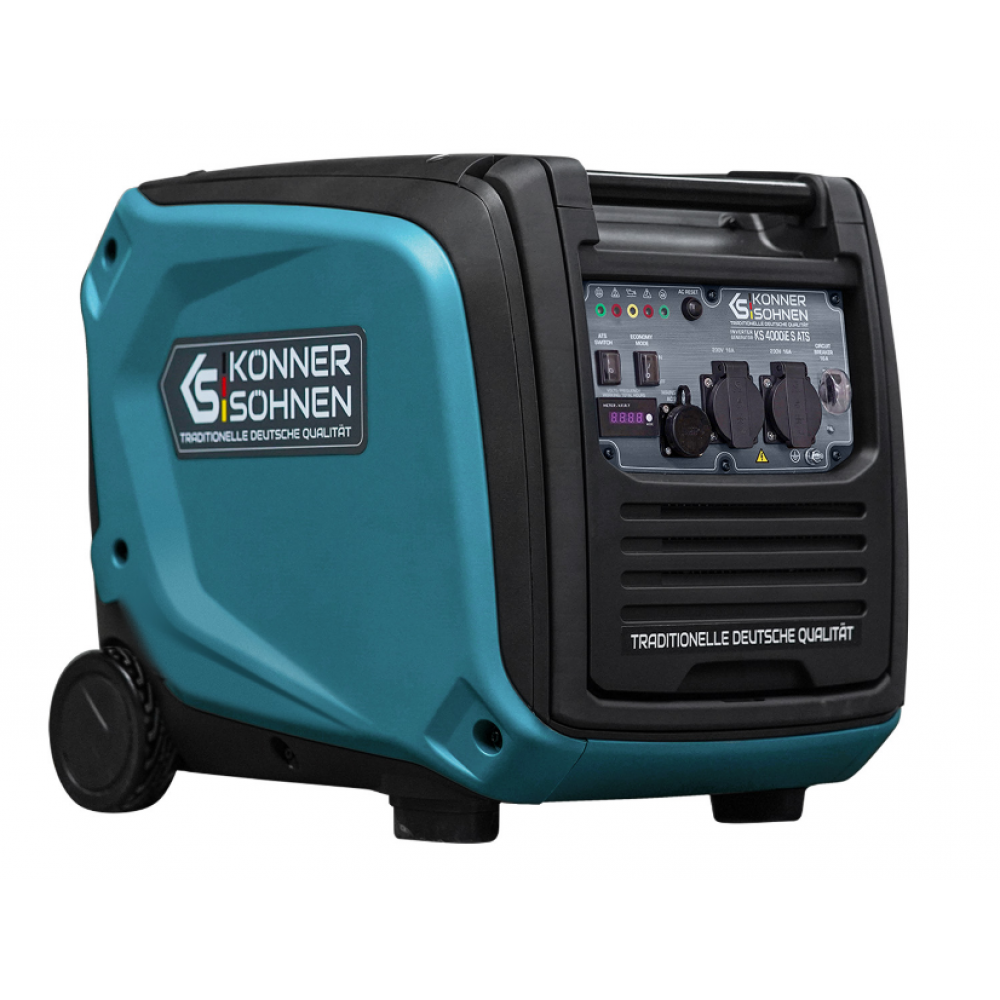

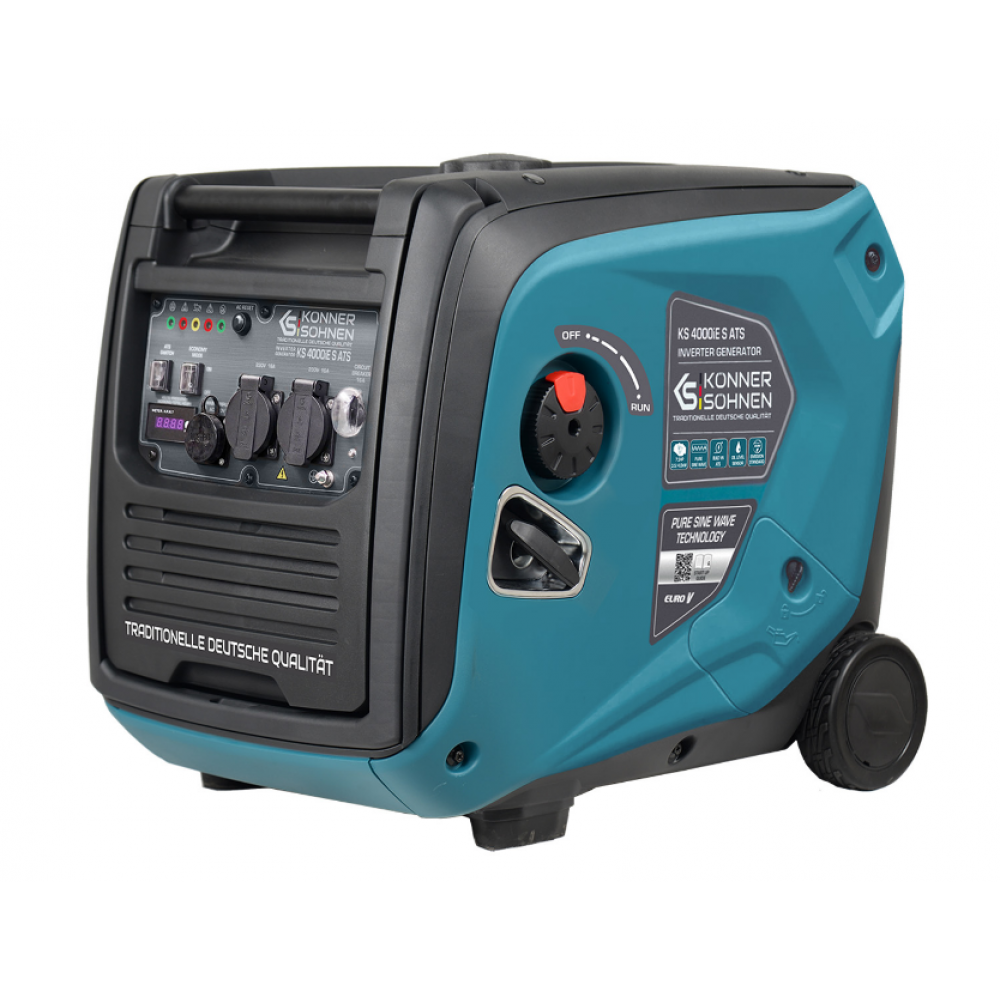

Инверторен генератор - Könner & Söhnen KS 4000iE S ATS

Само за индивидуални потребители на електроенергия

Инверторен генератор KS 4000iE S ATS има вградено ATS устройство и може да се управлява както ръчно, така и автоматично.

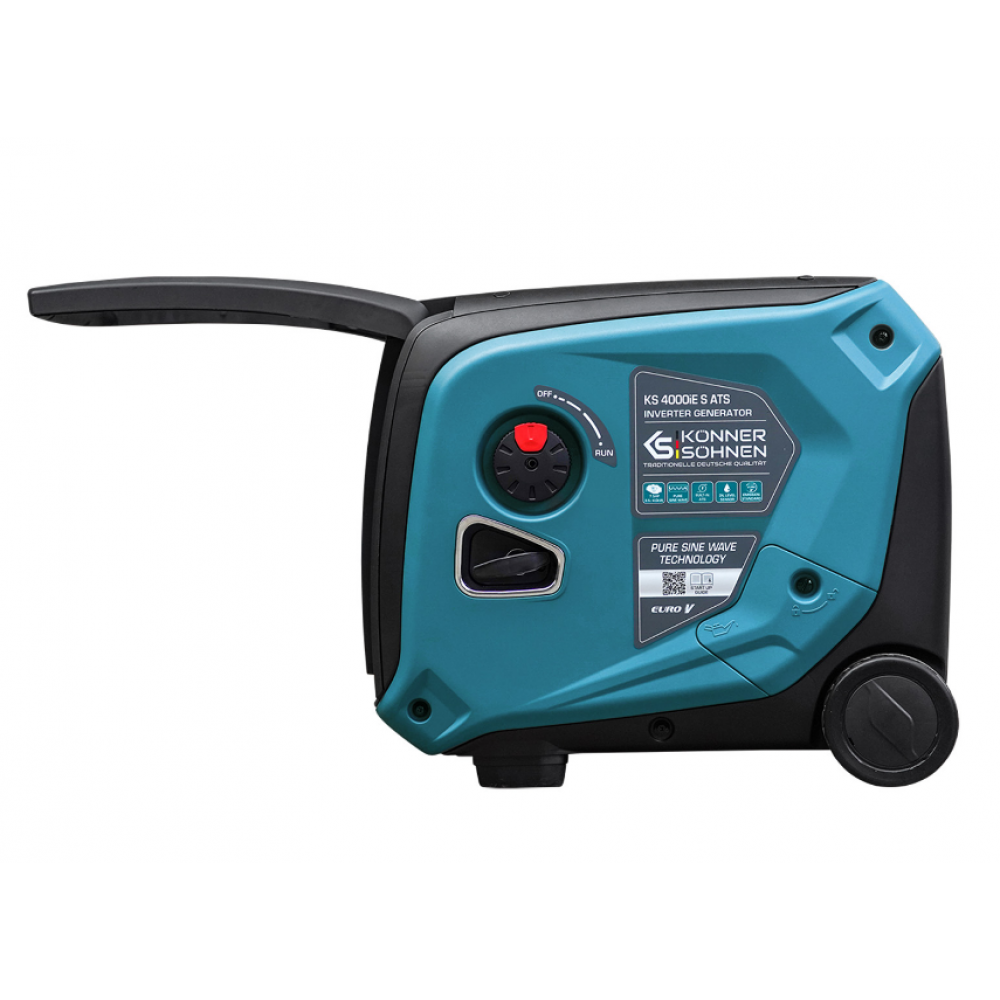

Въртящият се превключвател OFF-RUN от дясната страна на генератора комбинира крана за гориво, превключвателя за вътрешното 12V захранване и ключа за запалване. Когато генераторът не се използва, той трябва да остане ИЗКЛЮЧЕН, така че литиевата батерия, инсталирана в генератора, да не се разреди. Генераторът се доставя с изключена батерия, която трябва да бъде свързана под левия страничен капак, когато се използва за първи път. Батерията се презарежда от вътрешния модул за зареждане веднага щом генераторът заработи или напрежението 230V дойде на МРЕЖОВИЯ ВХОД (независимо от позицията на въртящия се ключ).

Връзката MAINS INPUT 230V се наблюдава веднага щом поставите въртящия се превключвател на RUN и превключите ATS SWITCH на ON. Ако напрежението от 230 V на ВХОДА НА МРЕЖАТА отпадне, контролерът ATS стартира генератора и превключва неговите изходни 230 V контакти към инверторния модул.

KS 4000iE S ATS има 2 x 230V контакта, които се превключват по различен начин в зависимост от версията на генератора.

Само за индивидуални потребители на електроенергия

Двата контакта 230V са активни както при работа от MAINS INPUT, така и при работа от генератор.

Когато се управляват от MAINS INPUT, двата 230V контакта захранват същата система (IT, TN, TT) като MAINS INPUT. Генераторът трябва да бъде заземен в системи TT и TN с меден кабел 6-10 mm² (в зависимост от местните разпоредби) чрез свързване на неговия винт за заземяване към същата заземителна шина, към която е заземен захранващият източник MAINS 230V.

Двата изхода след превключване на захранването към генератора захранват само IT системата без заземения неутрален проводник. Трябва да се спазват разпоредбите и мерките за защита на ИТ системата.

С тази версия на генератора е възможно захранването на консуматори на електроенергия, които могат да работят както в TN, така и в IT системата. Не е възможно къщата да се захранва напълно в автоматичен режим!

Ако искате да захранвате отделни електрически консуматори или техните групи (дом, офис и др.) в системата TN със заземен нулев проводник в автоматичен режим, препоръчваме да използвате версия 2 на генератор KS 4000iE S ATS Версия 2 .

Опровержение:

Тези инструкции могат да се приемат само като препоръка, те са илюстративни и трябва да бъдат адаптирани към точните местни обстоятелства и условия по време на монтажа.

Самата инсталация трябва да се извърши от лицензиран електротехник и в съответствие с всички местни стандарти и разпоредби. Ние не носим отговорност за грешни инсталации и последствията от тях.

ЧИСТА СИНУСОИДА

Вграденият електронен блок с микропроцесорно управление следи работата на генератора и осигурява стабилно изходно напрежение от 230V 50Hz синусоидална форма, което е подходящо за надеждна работа на чувствителна електроника.

ЗДРАВ ДВИГАТЕЛ

Надеждният патентован двигател K&S се характеризира с повишена устойчивост на износване, дългосрочна и стабилна работа, както и отговаря на всички европейски стандарти за качество, включително най-новите емисионни стандарти EURO V.

ИКОНОМИЧЕН РЕЖИМ

ИКОНОМИЧНИЯТ РЕЖИМ намалява разхода на гориво до 50% при ниски натоварвания поради намалени обороти на двигателя.

ВГРАДЕНА ATS СИСТЕМА

Вградена система ATS (automatic transfer switch) - генераторът е снабден с функция за автоматично предаване. Вграденият ATS модул позволява на генератора да следи входящото захранване, автоматично стартира генератора, когато захранването е изключено и след това автоматично спира генератора, когато захранването се възстанови без намеса на потребителя.

ЕРГОНОМИЧЕН КОНТРОЛЕН ПАНЕЛ

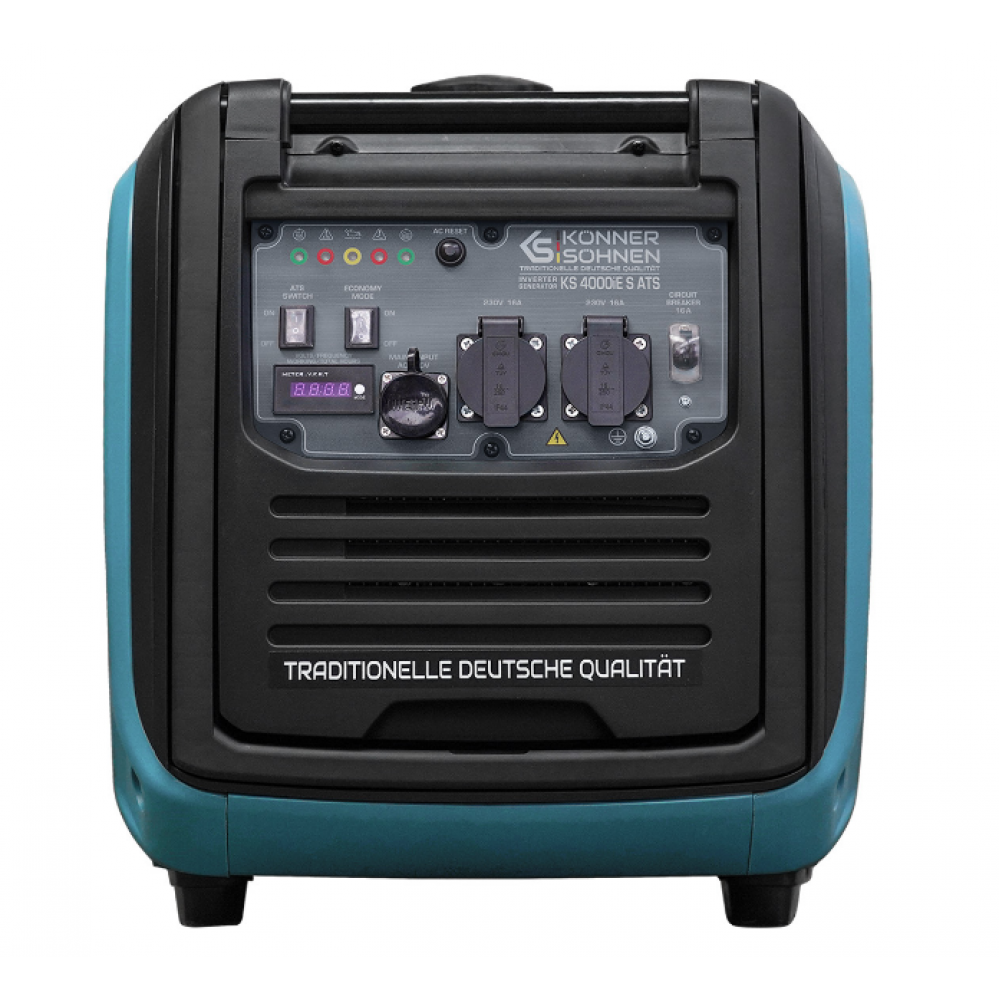

Ергономичен контролен панел е оборудван с LED дисплей, превключвател ИКОНОМИЧЕН РЕЖИМ, както и бутон RESET за нулиране на системата за управление (при изключване на прекъсвача) и възстановяване на захранването. Контрол на всички основни индикатори за работно състояние: защита от претоварване, автоматично спиране на двигателя при ниско ниво на маслото.

НИСКО НИВО НА ШУМ

Звукоизолираният корпус осигурява шум 66 dB (Lpa 7 m), удобна употреба и удобен транспорт и е оборудван с транспортна система за лесно боравене.

ВИСОКОКАЧЕСТВЕН АЛТЕРНАТОР

Инверторните генератори на Könner & Söhnen са оборудвани със здрав безчетков алтернатор със 100% медна намотка. Компактният алтернатор с постоянен магнит от висок клас е поставен в пластмасов корпус и издържа на максимални натоварвания без никакви повреди, за да осигури дълготрайна и надеждна работа на генераторния комплект.

ТРАНСПОРТЕН КОМПЛЕКТ

Инверторните генератори Könner & Söhnen са оборудвани с транспортна система за лесно преместване. Две колела и дръжка, която се повдига при преместване на генератора, осигуряват удобно транспортиране и мобилност.

Възможна употребасамо за индивидуални потребители на електроенергия

Технически характеристики:

Напрежение, V230

Максимална мощност, kW4.0

Номинална мощност, kW3.5

Честота, Hz50

Ток (макс.), А17.4

Изходи2 x Шуко 230 V

Старт на двигателя Ръчна/електрическа/автоматична

Обем на резервоара за гориво, л12

LED дисплей Напрежение, честота, работно време

Ниво на шум Lpa (7m)/Lwa, dB66/91

Модел двигател KS 240i

Обем на цилиндъра на двигателя, cm3223

Тип двигател Едноцилиндров, четиритактов, бензинов, с въздушно охлаждане

Мощност на двигателя, к.с7.5

Възможност за паралелно свързване-

Изход за ATS Вграден ATS

Обем на картера, л0,6

Акумулатор, A·h1.6

Намотка на алтернатора Мед

Нетни размери (ДxШxВ), мм620х440х510

Брутни размери (ДxШxВ), мм630х475х570

Нетно тегло, кг40

Тегло бруто, кг43.4

2 години гаранция
