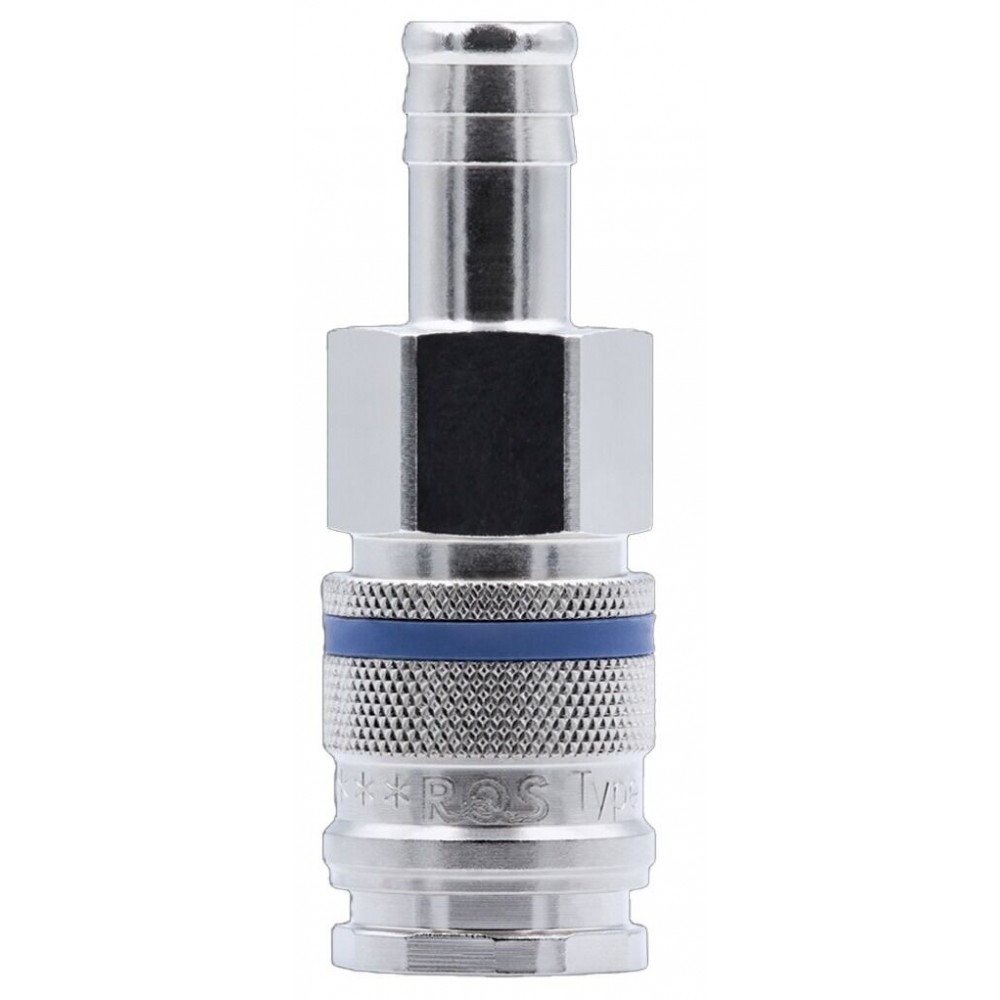

Пневматична бърза връзка / накрайник за маркуч, 13 мм - PNRQC227KATF13

Тази пневматична бързосъединителна муфа тип 227KA DN10, с 13 мм накрайник за маркуч, е проектирана за приложения с високо натоварване от сгъстен въздух. Издържа до 35 бара и от -20°C до +100°C (NBR), осигурявайки дебит до 3200 л/мин при 6 бара (Δp 0,5 бара) за въздух. Серията 227KA използва стоманена секция с QPQ покритие за подобряване на устойчивостта на износване и корозия в тежки условия. Идеална за промишлени линии и въздушни системи за работилници.

Какво представлява бързосъединителният щепсел DN10 тип 227KA?

Това е индустриален муфов съединител (единично затваряне) за системи със сгъстен въздух с висока консумация на въздух. Дизайнът 227KA е със стоманена секция с покритие QPQ за подобрена издръжливост при тежки условия на употреба.

За какво се използва?

Доставка на пневматични инструменти и машини за тежката промишленост и производствени линии

Точки за разпределение на въздух за сервизи и гуми

Всяка система за сгъстен въздух, където високият дебит и бързите връзки са от значение

Как да използвате (стъпка по стъпка)

Прикрепете 13 мм маркуч към края на маркуча (скоба/кримпване според вашия стандарт).

Проверете за течове връзката на маркуча.

Свържете със съвместим щепсел (Rectus 27 / 1700/1727 / CEJN 410).

Преди поддръжка/изключване, обезвъздушете налягането съгласно процедурата за безопасност.

Периодично проверявайте NBR уплътненията и поддържайте свързващите повърхности чисти.

Кога да изберете тази версия?

Изберете го, когато ви е необходим DN10 муфа на 13 мм маркуч и искате висок въздушен поток (3200 л/мин при 6 бара за въздух).

Защо този модел/серия? (базирано на факти)

Технически характеристики:

Макс. 35 бара (4:1)

-20°C до +100°C (NBR)

3200 l/min при 6 бара, Δp 0,5 бара (въздух)

Сила на свързване: 60 N / 130 N

Стоманена секция с QPQ покритие за издръжливост

Безопасност и добри практики

Поддържайте номиналното налягане/температура, поддържайте съединителя чист и проверявайте редовно уплътненията.

ЧЗВ

Подходящ ли е за 13 мм маркуч? Да.

Максимално налягане? 35 бара.

Дебит? 3200 л/мин при 6 бара (въздух).

Съвместимост? Rectus 27 / 1700/1727 / CEJN 410.

Марка/серия: Rectus / RQS – 227KA

Пример за употреба: Системи за сгъстен въздух с високо търсене (промишленост, производствени линии, цехове)

Съвместимост: Rectus 27; Rectus 1700/1727; CEJN 410

Тип: Съединител с гнездо, единично затваряне

Номинален диаметър/сечение: DN10; 80 mm²

Връзка: 13 мм накрайник за маркуч

Работно налягане: макс. 35 бара (коефициент на проектиране 4:1)

Работна температура: от -20°C до +100°C (NBR)

Дебит: 3200 л/мин @ 6 бара, Δp 0,5 бара (въздух)

Среда: Сгъстен въздух

Сила на свързване: 60 N (0 бара); 130 N (6 бара)

Материали / уплътнения: Никелирано месингово тяло; Корпус на клапана от стомана с QPQ покритие; NBR уплътнения

Размери: HEX SW: 24; дължина: 77 мм; диаметър: 27 мм; дължина на втулката : 25 мм;

2 години гаранция
