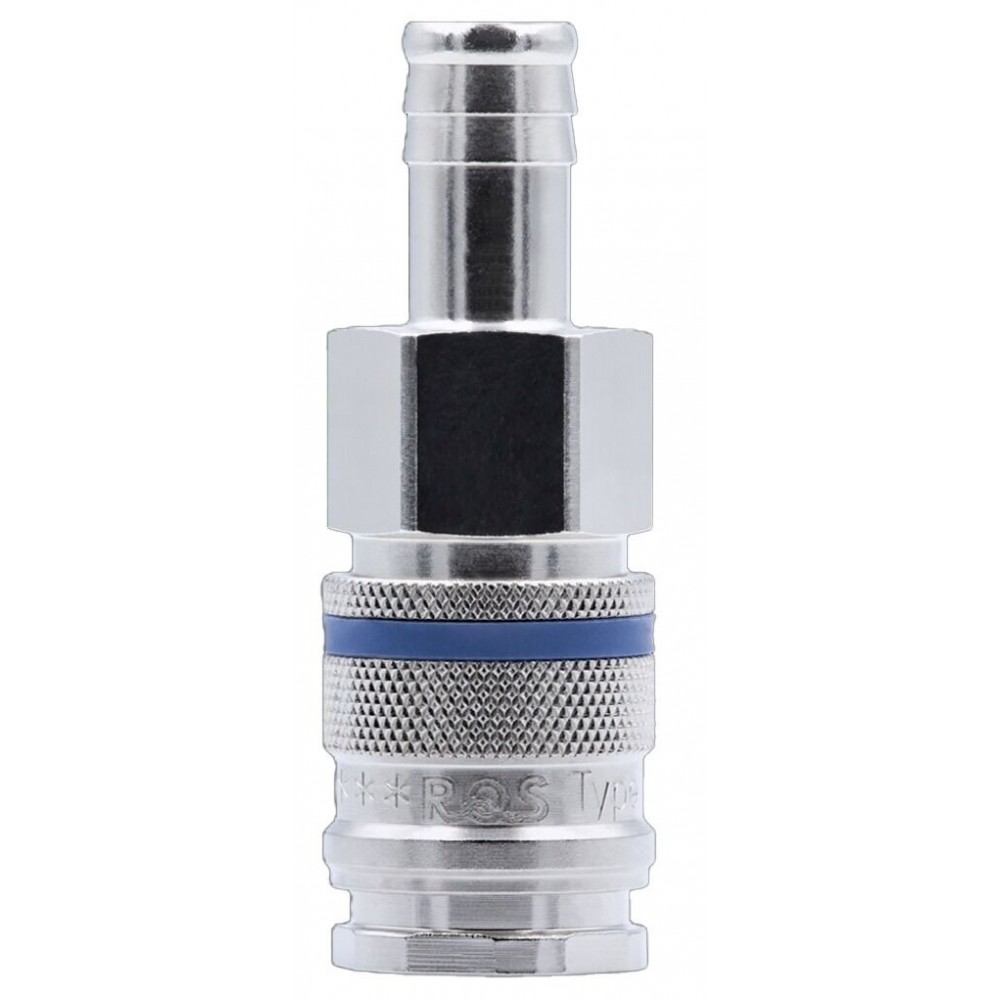

Пневматична бърза връзка / накрайник за маркуч, 16 мм - PNRQC227KATF16

Тази пневматична бързосъединителна муфа тип DN10 227KA с накрайник за маркуч с вътрешен диаметър 16 мм е предназначена за изводи за сгъстен въздух, където бързите връзки и стабилната работа на инструмента са от значение. Тя е проектирана за максимално работно налягане до 35 бара и работен температурен диапазон от -20°C до +100°C (NBR). Високият референтен дебит (3200 л/мин при входно налягане 6 бара, пад на налягането от 0,5 бара) спомага за намаляване на загубата на налягане при съединителя, като по този начин поддържа по-постоянна производителност за инструменти с по-високи изисквания. Връзката между маркуча и накрайника също опростява обслужването на маркуча и намалява времето за престой на работното място.

Какво представлява и какво прави:

Бързосъединителна муфа DN10 от серия 227 (тип 227KA), с единично затваряне, предназначена за системи със сгъстен въздух с по-високо натоварване. Версията с маркуч-опашка ви позволява да изградите маркучна връзка, без да разчитате на резбови крайни фитинги на маркуча, създавайки бърза точка за свързване/разединяване на станцията.

Защо е важна накрайникът за маркуч с вътрешен диаметър 16 мм:

В сервизите маркучите се износват и се подменят. Накрайникът тип „опашка“ на маркуча ускорява обслужването му и поддържа края му постоянен. Той също така намалява вероятността от течове, причинени от многократно разглобяване на резбовани адаптери, когато тръбопроводите се сменят често.

Защо DN10 и високият дебит са важни за производителността на инструмента:

При по-голямо потребление на въздух, загубата на налягане става забележима, тъй като мощността на инструмента е намалена. Серията DN10 има висок референтен дебит (3200 л/мин при входно налягане 6 бара, пад на налягането от 0,5 бара), което спомага за намаляване на загубата на налягане през съединителя. Това е особено важно при по-дълги маркучи и в конфигурации с множество компоненти, свързани последователно.

Какъв е максималният диапазон на налягане и температура:

Максималното работно налягане до 35 бара осигурява работен марж за промишлени въздушни системи и различни настройки на регулатора. Работният температурен диапазон от -20°C до +100°C (NBR) осигурява надеждно уплътняване и предвидима работа в неотопляеми зони (зима) и по-топли среди.

Единично изключване – когато помага:

Единичното спиране помага за намаляване на изпускането на въздух при прекъсване от страната на спирането, което подпомага по-бързи и по-чисти смени на работното място (в зависимост от конфигурацията на системата).

Съвместимост за избягване на несъответствия:

Серията е описана като съвместима с профили Rectus 27, Rectus 1700/1727 и CEJN 410. Това може да опрости интеграцията в съществуващи системи, при условие че свързващият компонент използва същия профил.

Монтажни размери – защо са важни:

HEX/SW 24 ви казва кой гаечен ключ да използвате. Дължината 77 мм и диаметърът 27 мм ви помагат да проверите наличното пространство. Дължината на края на маркуча 25 мм е от значение за позиционирането на скобата/кримпването и насочването на маркуча.

Как се използва (практически):

Инсталирайте контакта като фиксирана изходна точка във вашата въздушна система (методът на монтаж зависи от вашата конфигурация).

Поставете маркуч с вътрешен диаметър 16 мм на края на маркуча и го закрепете съгласно стандартите на вашата работилница (скоба/кримпване).

Проверете за течове връзката между маркуча и опашката и изходната точка.

Свържете съвместими щепсели с един и същи профил и поддържайте съединителя чист.

Технически характеристики:

ЧЗВ:

Подходящ ли е за маркуч с вътрешен диаметър 16 мм? Да, тази версия има накрайник за маркуч с вътрешен диаметър 16 мм.

Максимално работно налягане? До 35 бара.

Температурен диапазон? От -20°C до +100°C (NBR).

Как да намалите спада на мощността на инструмента? Високият дебит DN10 помага за намаляване на загубата на налягане; поддържайте съединителя чист и осигурявайте съвместимост на профила.

Как да проверя съвместимостта? Уверете се, че свързващият компонент използва профил, съвместим с Rectus 27 / 1700/1727 / CEJN 410.

Марка / серия: Rectus / RQS, серия 227 (гнездо 227KA, DN10)

Тип на продукта: бързосъединителна муфа, единично изключване

Номинален размер / площ: DN10 = 80 mm²

Връзка: накрайник за маркуч с вътрешен диаметър 16 мм

Максимално работно налягане: до 35 бара (коефициент на проектиране 4:1)

Работен температурен диапазон: от -20°C до +100°C (NBR)

Дебит (сериен номер, въздух): 3200 л/мин при входно налягане 6 бара (пад на налягането 0,5 бара)

Среда: сгъстен въздух

Съвместимост (профил): Rectus 27; Rectus 1700/1727; CEJN 410

Материали (стандартна серия): никелирано месингово резбовано тяло; стоманени части с QPQ покритие; NBR уплътнения

Размери: размер на гаечен ключ HEX/SW 24; дължина 77 мм; диаметър 27 мм; дължина на маркуча 25 мм

2 години гаранция
