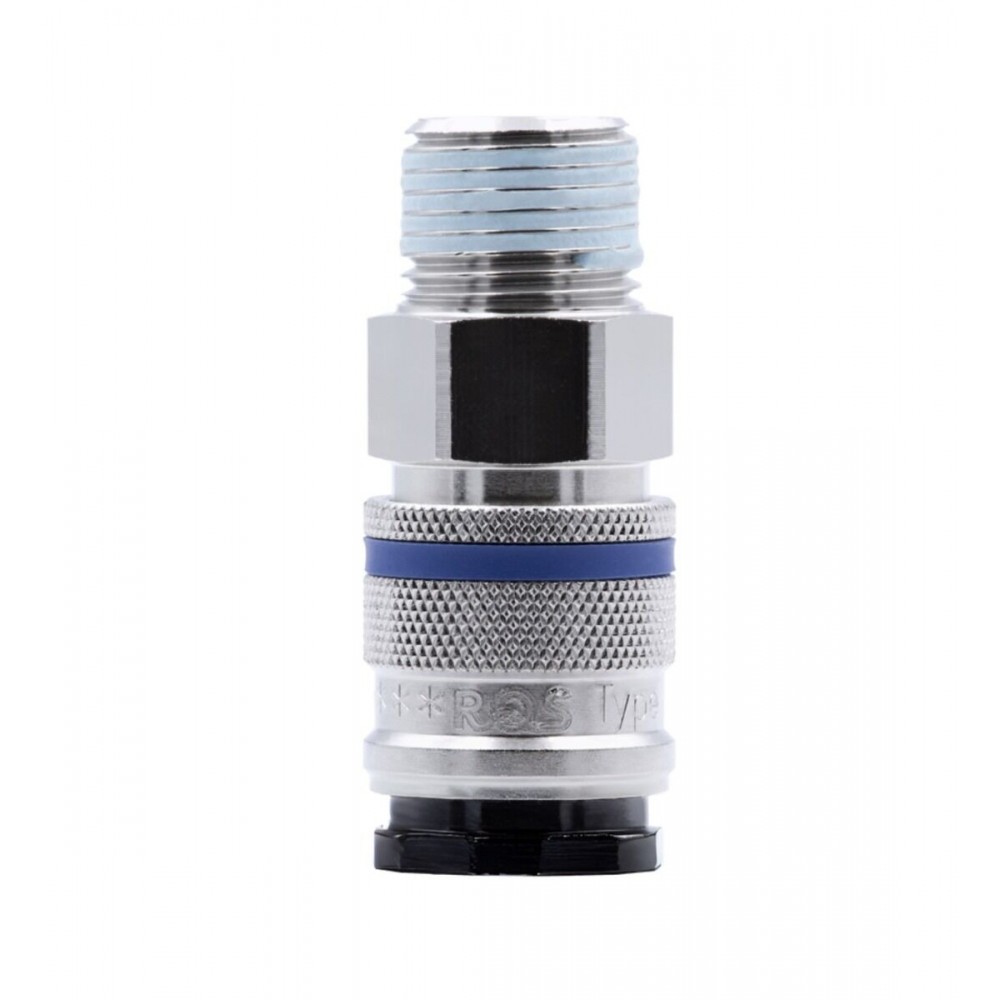

Пневматична бърза връзка, външна резба R 1/2", 10 мм - PNRQC227KAAK21

Тази пневматична бързосъединителна муфа DN10 тип 227KA с външна резба R 1/2" е предназначена за точки на разпределение на сгъстен въздух, където бързите връзки и стабилната работа на инструмента са от значение. Тя е проектирана за максимално работно налягане до 35 бара и работен температурен диапазон от -20°C до +100°C (NBR). Високият референтен дебит (3200 л/мин при входно налягане 6 бара, пад на налягането от 0,5 бара) спомага за намаляване на загубата на налягане при съединителя, което е важно за инструменти с по-високи изисквания и по-дълги маркучи. Външната резба R 1/2" позволява лесен монтаж в много стандартни компоненти на въздушните линии.

Какво представлява и какво прави:

Бързосъединителна муфа DN10 от серия 227 (тип 227KA), с единично затваряне, предназначена за системи със сгъстен въздух с по-високо натоварване. Монтира се чрез външна резба R 1/2" в колектор, изход на работно място или резбован порт, за да се осигурят бързи връзки за включване/изключване.

Защо DN10 и високият дебит са важни в сервиза:

Често срещан проблем не е „пасва ли“, а „има ли стабилно подаване на въздух към инструмента“. Серията DN10 се отличава с висок референтен дебит (3200 л/мин при входно налягане 6 бара и пад на налягането 0,5 бара), което спомага за намаляване на загубата на налягане през съединителя. На практика това може да намали риска инструментите да се чувстват слаби при по-голямо натоварване или при по-дълги маркучи.

Какъв е максималният диапазон на налягане и температура:

Максималното работно налягане до 35 бара осигурява работен марж в промишлени въздушни системи и при различни настройки на регулатора. Работният температурен диапазон от -20°C до +100°C (NBR) осигурява надеждна работа в неотопляеми зони (зима) и по-топли среди, като спомага за поддържане на предвидимо уплътняване и работа.

Единично изключване – когато помага:

Единичното изключване помага за намаляване на отделянето на въздух при разединяване от едната страна, което спомага за по-чисти и по-бързи смени на работното място.

Съвместимост, за да се избегне несъответствие:

Серията е описана като съвместима с профили Rectus 27, Rectus 1700/1727 и CEJN 410. Това може да опрости интеграцията в съществуващи системи, при условие че свързващият компонент използва същия профил.

Материали и издръжливост при ежедневна употреба:

Никелирано месингово резбовано тяло и стоманени части с QPQ покритие са подходящи за влажни, замърсени и високоциклични среди, поддържайки устойчивост на износване и корозия, типични за работилнически условия.

Монтажни размери – защо са важни:

HEX/SW 24 показва необходимия размер на гаечния ключ. Дължината 65 мм и диаметърът 27 мм ви помагат да проверите пространството в колектор или панел. Дължината на резбата 17 мм е от значение, когато се съпоставят дебелината на стената и дълбочината на отвора.

Как се използва (практически):

Монтирайте в съответстващ отвор с женска резба за R 1/2" и поставете уплътнение на резбата съгласно вашия монтажен стандарт.

Тест за течове след монтажа.

Използвайте съвместими свещи с един и същи профил; ако производителността спадне, проверете чистотата и износването на свързващите повърхности.

Поддържайте съединителя чист – замърсяванията ускоряват износването и могат да влошат уплътнението.

Технически характеристики:

ЧЗВ:

За какво е подходяща външната резба R 1/2"? Тя е подходяща за съответстващи отвори с вътрешна резба, проектирани за R 1/2" според вашия инсталационен стандарт.

Максимално работно налягане? До 35 бара.

Температурен диапазон? От -20°C до +100°C (NBR).

Как да намалите спада на мощността на инструмента? Високият дебит DN10 помага за намаляване на загубата на налягане; поддържайте съединителя чист и осигурявайте съвместимост на профила.

Как да проверя съвместимостта? Уверете се, че свързващият компонент използва профил, съвместим с Rectus 27 / 1700/1727 / CEJN 410.

Марка / серия: Rectus / RQS, серия 227 (гнездо 227KA, DN10)

Тип на продукта: бързосъединителна муфа, единично изключване

Номинален размер / площ: DN10 = 80 mm²

Присъединяване: външна резба R 1/2"

Максимално работно налягане: до 35 бара (коефициент на проектиране 4:1)

Работен температурен диапазон: от -20°C до +100°C (NBR)

Дебит (сериен номер, въздух): 3200 л/мин при входно налягане 6 бара (пад на налягането 0,5 бара)

Среда: сгъстен въздух

Съвместимост (профил): Rectus 27; Rectus 1700/1727; CEJN 410

Материали (стандартна серия): никелирано месингово резбовано тяло; стоманени части с QPQ покритие; NBR уплътнения

Размери: размер на гаечен ключ HEX SW 24; дължина 65 мм; диаметър 27 мм; дължина на резбата 17 мм

2 години гаранция
